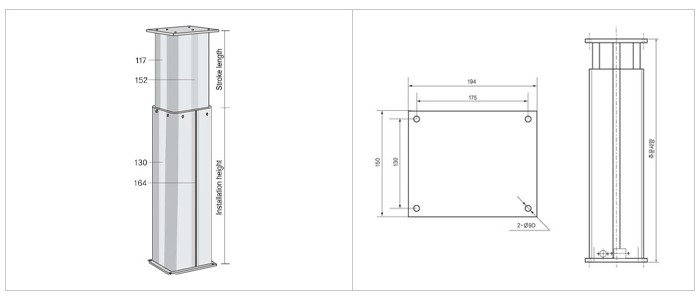

ES-7 요약정보 및 구매

추력 10~600Kg.f
행정거리 100~500 mm
속도 6~50mm/sec
옵션 콘트롤러 내장 가능

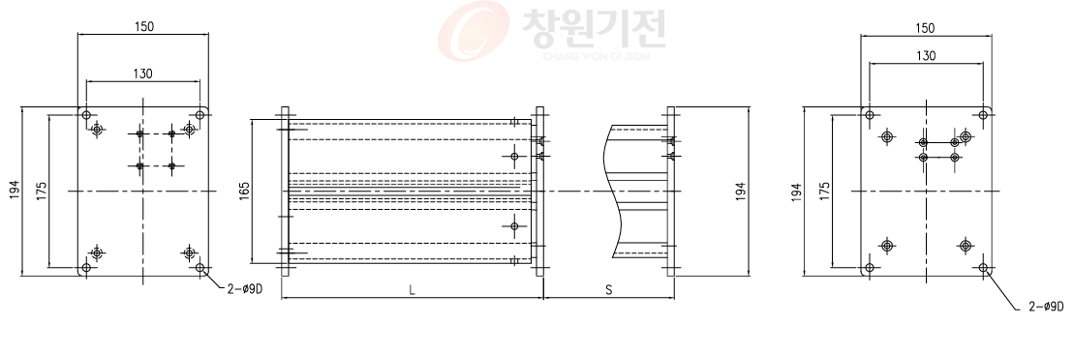

도면자료

ES7-100stroke.dwg

ES7-3.0-200stroke.dwg

ES7-3.0-300stroke.dwg

ES7-1.5-500stroke.dwg
031-404-7526


상품 상세설명

※ 참고 : 같은 모델의 전동 실린더는 추력과 속도가 반비례합니다.

주의!! 도면을 다운 받아 작도 시 본사에 재고 유무를 필히 확인 하여 주시기 바랍니다.

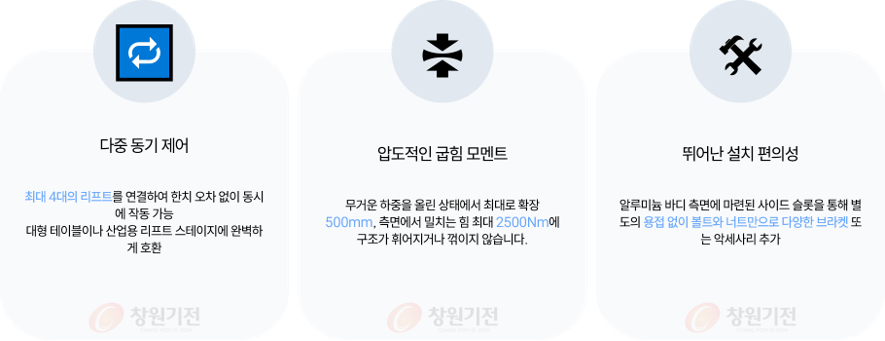

ES-7 제품 특징

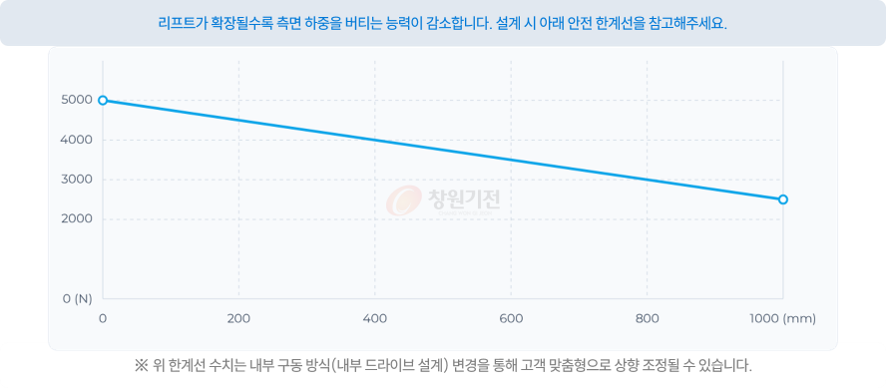

작동 길이에 따른 굽힘 모멘트 하중 한계선

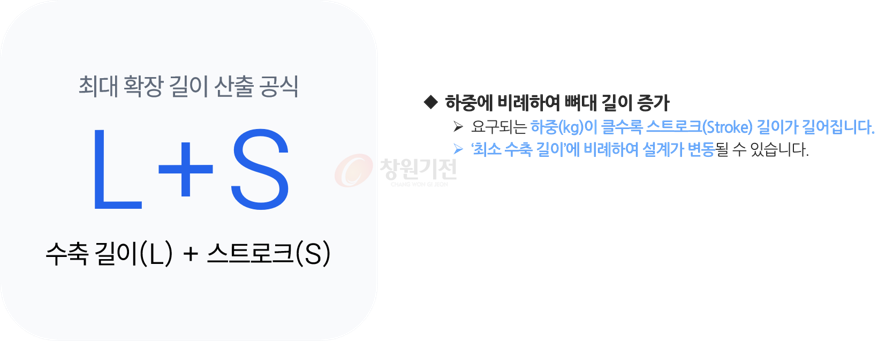

실린더 길이 산출식

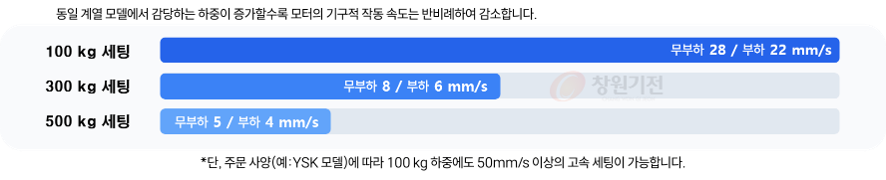

하중(kg)에 따른 속도 비교 (표준 모델 기준)

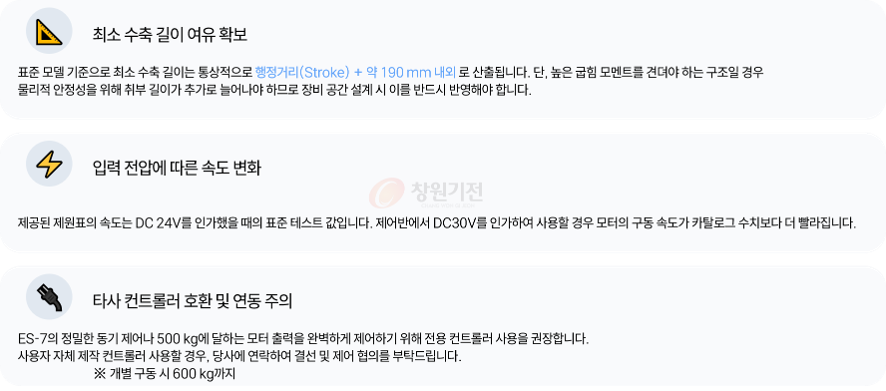

엔지니어 설계 및 설치 가이드
